Jaki kolor kabla to plus?
W elektrycznych instalacjach kolor kabla, który zazwyczaj wskazuje na potentjał dodatni, to czerwony. W kontekście prądu stałego (DC) ten przewód oznacza biegun dodatni. Warto jednak zwrócić uwagę, że w starszych systemach lub w określonych zastosowaniach brązowy kabel może również pełnić tę samą funkcję. Dlatego zawsze należy zachować ostrożność.
Przed podłączeniem jakiegokolwiek urządzenia warto:
- sprawdzić polaryzację,
- zmierzyć napięcie.
Dzięki temu zmniejszamy ryzyko uszkodzeń oraz niebezpieczeństw związanych z niewłaściwym połączeniem.

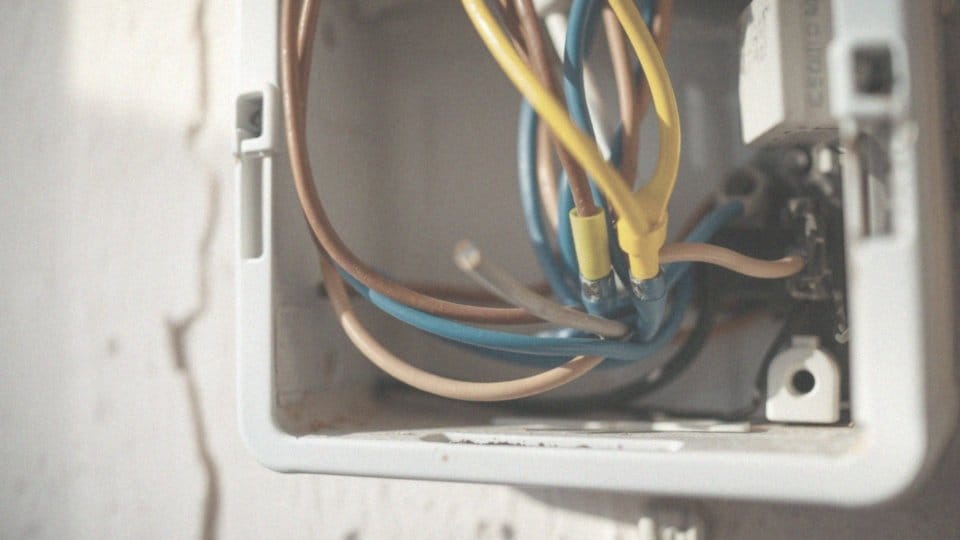

Jakie kolory przewodów elektrycznych są używane w instalacjach?
W instalacjach elektrycznych kolor przewodów odgrywa kluczową rolę, ponieważ wpływa na zarówno bezpieczeństwo, jak i efektywność użytkowania systemów. W przypadku prądu przemiennego (AC), najczęściej stosowane kolory to:
- brązowy lub czarny dla przewodu fazowego (L),
- niebieski dla przewodu neutralnego (N),
- żółto-zielony dla przewodu ochronnego (PE).
Brązowy przewodnik zwykle wskazuje na fazę i jest powszechnie wykorzystywany w domowych instalacjach, natomiast czarny może być jego alternatywą w różnych systemach. Gdy mówimy o prądzie stałym (DC), kolorystyka jest nieco inna:
- czerwony przewód oznacza biegun dodatni,
- czarny lub niebieski reprezentują biegun ujemny.
Właściwy dobór kolorów kabli jest niezwykle istotny, ponieważ znacznie zmniejsza ryzyko pomyłek podczas podłączania urządzeń, a tym samym chroni przed wypadkami. Warto zauważyć, że zasady dotyczące oznaczeń kolorystycznych mogą się różnić w poszczególnych rejonach. W Polsce przyjęto standardy omówione wcześniej, co ułatwia identyfikację funkcji przewodów i podnosi bezpieczeństwo zarówno w instalacjach domowych, jak i w przemysłowych zastosowaniach. Ustalona kolorystyka skutecznie minimalizuje ryzyko wypadków związanych z elektrycznością.
Jakie są podstawowe zasady oznaczania przewodów elektrycznych?
Podstawowe zasady dotyczące oznaczania przewodów elektrycznych odgrywają kluczową rolę w zapewnieniu bezpieczeństwa instalacji. W Polsce używa się różnych kolorów, które w jednoznaczny sposób wskazują funkcje poszczególnych przewodów. Przewód fazowy (L) zazwyczaj ma kolor brązowy lub czarny, co ułatwia jego identyfikację jako przewodu zasilającego. Z kolei przewód neutralny (N) jest oznaczony na niebiesko, a przewód ochronny (PE) ma charakterystyczne kolory – żółty oraz zielony. Taka systematyka znacznie zmniejsza ryzyko pomyłek, co jest szczególnie istotne podczas instalacji i konserwacji systemów elektrycznych.
W przypadku prądu stałego (DC) zasady oznaczania są nieco inne:
- przewód dodatni (+) oznaczany jest na czerwono,
- natomiast przewód ujemny (-) może być czarny lub niebieski.
Te różnice mają fundamentalne znaczenie przy pracy z różnymi typami systemów elektrycznych. Norma PN-HD 308 S2:2007 szczegółowo definiuje standardy oznaczania przewodów. Przestrzeganie tych norm znacząco podnosi poziom bezpieczeństwa użytkowników. Dzięki odpowiedniemu oznakowaniu można uniknąć nieporozumień, które mogłyby prowadzić do poważnych wypadków elektrycznych. Warto zatem regularnie szkolić personel oraz informować go o wszelkich zmianach w przepisach dotyczących kolorów kabli. Takie działania zapewnią, że wszyscy uczestnicy procesów instalacyjnych będą na bieżąco z aktualnymi zasadami.
Jakie są normy dotyczące kolorów kabli elektrycznych w Polsce?
W Polsce normy dotyczące kolorów kabli elektrycznych regulowane są przez PN-HD 308 S2:2007. Zgodnie z tymi przepisami, przewody fazowe w systemach prądu przemiennego powinny przybierać odcienie:
- brązowego,
- czarnego.
Przewód neutralny zazwyczaj jest niebieski, a przewód ochronny charakteryzuje się kombinacją żółtego i zielonego. Tego rodzaju oznaczenia odgrywają kluczową rolę w zapewnieniu bezpieczeństwa, ponieważ umożliwiają łatwiejszą identyfikację funkcji poszczególnych przewodów.
Warto jednak mieć na uwadze, że w starszych instalacjach kolory mogą się różnić. Przykładowo:
- czarny przewód może być używany jako fazowy,
- w niektórych przypadkach przewód ochronny może nie być oznaczony zgodnie z aktualnymi standardami.
Dlatego zanim podejmiemy jakiekolwiek prace elektryczne, dobrze jest zweryfikować układ instalacji i upewnić się, że kolory odpowiadają obowiązującym normom. Przestrzeganie tych zasad nie tylko zwiększa bezpieczeństwo, ale także podnosi efektywność instalacji elektrycznych, co jest szczególnie ważne zarówno w domach, jak i w przemyśle.
Jak rozpoznać przewód fazowy w instalacji elektrycznej?
Aby skutecznie zidentyfikować przewód fazowy w instalacji elektrycznej, istotne jest zwrócenie uwagi na kolor jego izolacji. Zgodnie z normą PN-HD 308 S2:2007, przewód fazowy, oznaczany symbolem L, powinien być w odcieniu:
- brązowym,
- czarnym.
W starszych systemach można natknąć się na inne kolory, takie jak:
- czerwony,
- szary.
Dlatego warto używać próbników napięcia, aby potwierdzić, który z przewodów pełni rolę fazowego, co ma ogromne znaczenie dla bezpieczeństwa. Przewód fazowy dostarcza prąd do obwodu elektrycznego, a jego właściwa identyfikacja jest niezbędna, aby uniknąć wypadków i szkód. W przypadku prądu przemiennego dominują brązowy i czarny kolor przewodów fazowych, podczas gdy w układach prądu stałego często stosuje się czerwony jako przewód dodatni. Znajomość tych zasad i przepisów przyczynia się do bezpiecznego przeprowadzania prac elektrycznych, znacząco zmniejszając ryzyko pomyłek związanych z niewłaściwym podłączeniem przewodów.
Co oznacza kolor brązowy w przewodach elektrycznych?
Brązowy kolor w przewodach elektrycznych wskazuje na przewód fazowy (L) w instalacjach prądu przemiennego, co czyni go kluczowym elementem systemów zasilających. Umożliwia to łatwą identyfikację przewodów, które dostarczają energię elektryczną. W Polsce taki kolor zgodny jest z normą PN-HD 308 S2:2007, która reguluje zasady oznaczania przewodów elektrycznych. Warto zauważyć, że w starszych instalacjach brązowy mógł pełnić inne funkcje, co podkreśla znaczenie dokładnego sprawdzenia przeznaczenia przewodu przed jego użyciem. Zwracanie uwagi na odpowiednie oznaczenia odgrywa kluczową rolę w zapewnieniu bezpieczeństwa instalacji, szczególnie podczas prac elektroinstalacyjnych.
Nieprawidłowe rozpoznanie przewodów może prowadzić do poważnych wypadków, dlatego zaleca się używanie próbników napięcia lub innych narzędzi diagnostycznych. W domowych systemach elektrycznych brązowy przewód współpracuje z innymi kolorami:
- niebieskim, który oznacza przewód neutralny (N),
- żółto-zielonym, który służy jako przewód ochronny (PE).
Taka systematyka znacząco zmniejsza ryzyko błędów, a tym samym przyczynia się do ogólnej efektywności i bezpieczeństwa systemów elektrycznych. Dlatego znajomość zasad dotyczących kolorów przewodów powinna być priorytetem dla każdego, kto zajmuje się instalacjami elektrycznymi.
Co oznacza kolor czerwony w kontekście przewodów prądu stałego?
Kolor czerwony w przewodach prądu stałego (DC) oznacza przewód o dodatnim potencjale (+). Taka identyfikacja jest szeroko stosowana i kluczowa dla poprawnego podłączania urządzeń elektrycznych. Wyraźne oznaczenie przewodów ułatwia unikanie pomyłek. Co istotne, czerwony jako symbol przewodu dodatniego stanowi standard w licznych systemach, co pomaga w łatwym rozpoznawaniu polaryzacji.
Dla przewodów ujemnych często wybiera się kolory:
- czarny,
- niebieski.
Użycie odpowiednich barw jest zgodne z normą PN-HD 308 S2:2007, co przyczynia się do bezpieczeństwa oraz prawidłowego funkcjonowania podłączonych sprzętów. Wiedza na temat roli koloru czerwonego w przewodach prądu stałego jest niezwykle ważna dla osób zajmujących się elektrycznością. Pozyskiwanie informacji i wsparcie dotyczące norm kolorystycznych są kluczowe dla zapewnienia poprawności oraz bezpieczeństwa instalacji elektrycznych.
Jakie jest znaczenie koloru czarnego w przewodach fazowych?
Kolor czarny w przewodach elektrycznych pełni istotną funkcję jako przewód fazowy (L), zwłaszcza w systemach prądu przemiennego. Zgodnie z normą PN-HD 308 S2:2007, czarny przewód często występuje obok brązowego, co ułatwia identyfikację przewodów fazowych. Taki system oznaczeń kolorystycznych jest kluczowy dla bezpieczeństwa instalacji elektrycznych.
W przypadku prądu stałego czarny przewód zazwyczaj wskazuje na potencjał ujemny (-), co również wymaga właściwej identyfikacji. Przed przystąpieniem do pracy z przewodami warto skorzystać z próbników napięcia, aby upewnić się, jakie są ich funkcje. To znacząco obniża ryzyko porażenia prądem, które może wystąpić na skutek błędnej identyfikacji.
Czarny kolor w przewodach fazowych ma więc znaczenie nie tylko w warunkach domowych, ale również w różnych aspektach przemysłowych. Dokładne oznaczanie przewodów wpływa nie tylko na efektywność, ale także na bezpieczeństwo operacji elektrycznych. Regularne audyty oraz szkolenia związane z oznaczaniem przewodów są rekomendowane, dzięki czemu osoby pracujące w obszarze elektryki będą lepiej rozumieć obowiązujące normy kolorystyczne i stosować je w praktyce.
Co oznacza kolor niebieski w przewodach elektrycznych?
Kolor niebieski w systemach elektrycznych ma ogromne znaczenie. Taki kolor zazwyczaj wskazuje na przewód neutralny (N). Zgodnie z normą PN-HD 308 S2:2007, niebieska osłona jest jedynym akceptowanym kolorem dla tego przewodu w instalacjach prądu przemiennego. W obwodach prądu stałego to samo zabarwienie może oznaczać przewód o potencjale ujemnym (-).
Identyfikacja przewodu neutralnego jest niezwykle istotna, ponieważ odgrywa kluczową rolę w zamykaniu obwodu, co pozwala na bezpieczne odprowadzanie energii do systemu elektrycznego. Błędy w oznaczeniach mogą prowadzić do poważnych zagrożeń. Dlatego przejrzyste oznakowanie oraz przestrzeganie standardów są niezwykle ważne.
Odpowiednie kolorowanie przewodów nie tylko poprawia efektywność instalacji, ale też minimalizuje ryzyko pomyłek przy podłączaniu nowych urządzeń. Stosowanie ustandaryzowanej palety kolorów w instalacjach elektrotechnicznych jest kluczowe. Wiedza na temat tych zasad powinna być priorytetem dla wszystkich, którzy zajmują się systemami elektrycznymi.
Regularne szkolenia oraz aktualizacje w zakresie przepisów i norm elektrycznych są niezbędne, aby zapewnić zarówno bezpieczeństwo, jak i sprawne działanie instalacji elektrycznych.
Jakie są inne kolory kabli elektrycznych i ich znaczenie?
Oprócz podstawowych kolorów kabli elektrycznych, takich jak brązowy, czarny, niebieski i żółto-zielony, istnieje wiele innych odcieni z konkretnymi zastosowaniami. Na przykład:
- pomarańczowe przewody często pojawiają się w obwodach sterujących oraz systemach alarmowych,
- w starszych instalacjach możemy spotkać przewody ochronno-neutralne (PEN), które mają niebieską izolację z żółto-zielonymi paskami, co może prowadzić do nieporozumień,
- w niektórych systemach możemy natrafić na różowe przewody, które oznaczają przewody fazowe w specyficznych zastosowaniach.
Dlatego przed przystąpieniem do jakichkolwiek prac elektrycznych, warto zapoznać się z dokumentacją danej instalacji. Użycie miernika pomoże zweryfikować funkcje poszczególnych przewodów. Zrozumienie palety kolorów kabli elektrycznych jest niezbędne dla zapewnienia bezpieczeństwa instalacji, co pozwala uniknąć niebezpiecznych pomyłek.
Pracując z różnymi typami instalacji, warto być na bieżąco z obowiązującymi normami oraz odpowiednimi oznaczeniami kolorystycznymi. Takie podejście znacząco zmniejsza ryzyko wypadków oraz zapewnia poprawne działanie systemów elektrycznych. Regularne szkolenia w tym zakresie są kluczowe dla profesjonalistów zajmujących się elektrycznością. Dzięki nim można nie tylko zaktualizować swoją wiedzę, ale również podnieść umiejętności, co bezpośrednio wpływa na większe bezpieczeństwo w pracy.
Co należy wiedzieć o bezpieczeństwie przy pracy z przewodami elektrycznymi?
Pracując z instalacjami elektrycznymi, niezwykle istotne jest przestrzeganie zasad bezpieczeństwa. Zanim rozpoczniesz jakiekolwiek prace, pamiętaj, aby zawsze wyłączyć zasilanie obwodu. Jeśli masz jakiekolwiek wątpliwości, skorzystaj z próbników napięcia; to pomoże Ci upewnić się, że instalacja rzeczywiście nie jest pod napięciem. Warto także korzystać z narzędzi izolowanych, które znacząco zmniejszają ryzyko porażenia prądem.
Przypomnij sobie również o następujących zasadach:
- zawsze potwierdzaj, że przewód nie jest pod napięciem,
- unikaj wilgotnych warunków,
- zapoznaj się z aktualnymi normami bezpieczeństwa, takimi jak PN-HD 308 S2:2007,
- korzystaj z dostępnych instrukcji oraz dokumentacji technicznej,
- skonsultuj się z doświadczonym elektrykiem, gdy czujesz brak pewności.
Pamiętaj, że respektowanie zasad bezpieczeństwa oraz ciągłe poszerzanie wiedzy są kluczowe. Tylko w ten sposób zminimalizujesz ryzyko wypadków i zadbasz o swoje zdrowie.
